コモンモードフィルター iCOM AH-4/AH-730制御ケーブル用14ターン巻き コモンモードフィルターアマチュア無線 電波障害対策 新品

★iCOM AH-4/AH-730 制御ケーブル用コモンモードフィルター 14ターン巻き 4Pコネクター(オス-メス)付きの出品です。iCOM AH-2, AH-3, AH-4, AH-730用にご利用可能です。★

野外用オートアンテナチューナーでは、チューナーから伸びる制御線や同軸ケーブルに高周波が乗り、これらがアンテナの一部として動作してしまう可能性があります。その結果、制御線や同軸ケーブルに流れる高周波が原因で障害が発生することがあります。これを防ぐためには、コモンモードフィルターを使用してチューナーの直近で高周波を遮断することが重要です。

SSBにて交信の際、変調が濁っている、歪んでいると指摘された事はございませんか、これは多くの場合コモンモード電流が同軸ケーブルやアンテナ制御ケーブルを介してアンテナ側から回り込む事により発生します。このフィルターをお使いになることにより、この様な症状を防止しすることが出来ます。又、コモンモード電流による送信時のインターフェアや受信時の雑音の除去が可能です。

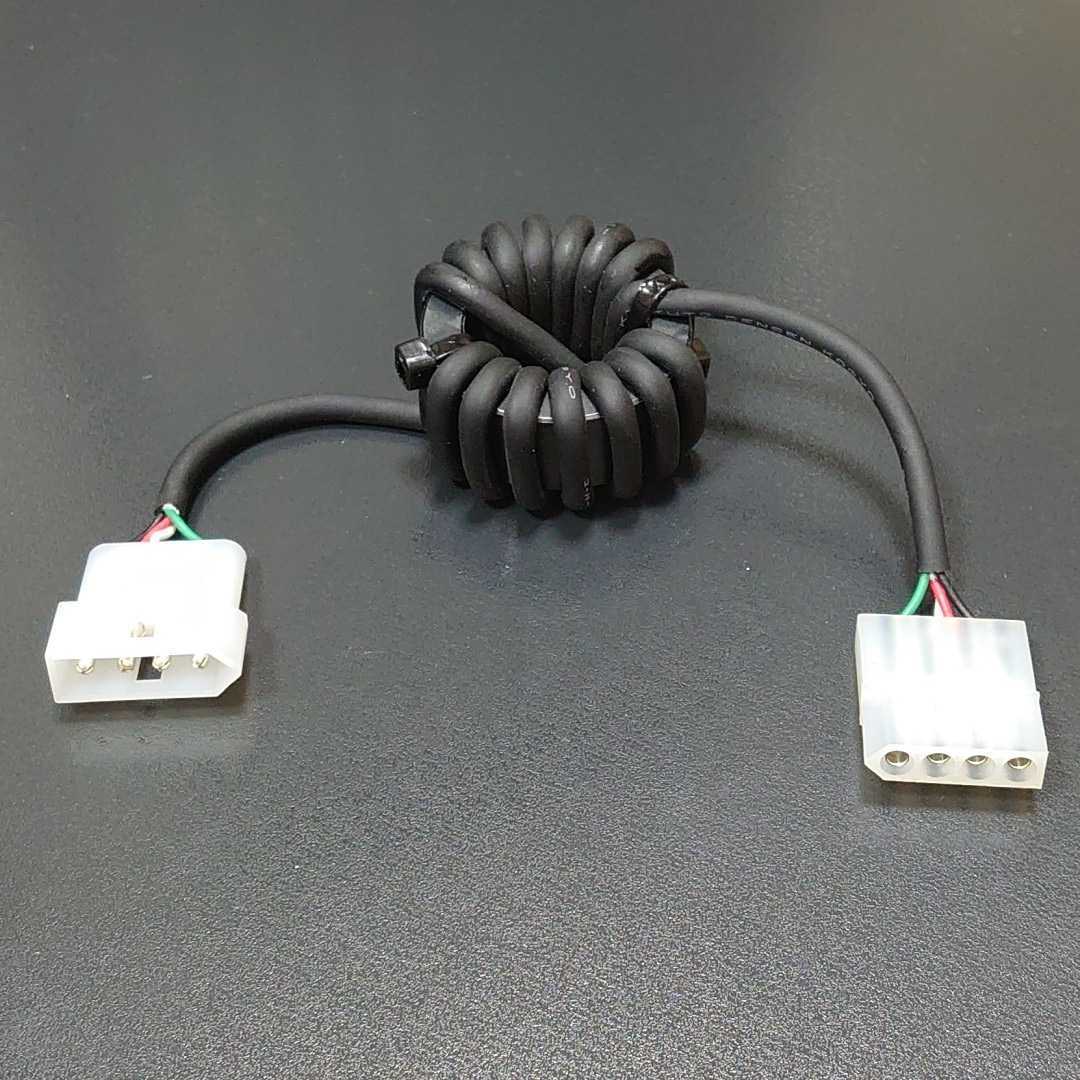

この製品は星和電機社製40mmフェライト・コア に4Pケーブルを14ターン巻いた、小型高性能のコモンモード・フィルターです。対応周波数は3.5Mhz～50Mhz帯。特性に付きましては写真のグラフをご覧下さい。

パッチンコア数個の処置では十分なコモンモード電流の排除は出来ません。パッチンコア TDKのZCAT2035-0930Aを5D-2Vに20個及び30個取り付けてコモンモード抑止効果の測定を行いました。結果は、以下の通りです。

【20個の場合】
3.5Mhz -15dB
7Mz -19dB
21Mhz -22dB

【30個の場合】
3.5Mhz -17dB
7Mz -21dB
21Mhz -24dB

コモンモードを十分に抑え込むには少なくとも-30bB以上の減衰量は欲しいところです。減衰量を-30dBにするためには減衰量は対数なので計算すると、パッチンコアは7Mhzで238個、3.5Mhzで600個必要になります。

同軸ケーブルとコアは固定のために透明な接着剤により接着し、製品の安定性を向上させております。コモンモードによる雑音の除去やインターフェアの防止に大変有効です。 フィルターには4Pのオスとメスのコネクターが付いておりますので、簡単に導入可能です。
