室内引き込み すきまケーブル 全長50cm 18ターン巻きコモンモード・フィルタ付き 小型高性能 耐入力1KW PEP 電波障害対策 新品

¥3,530 税込

※この商品は、最短で10月4日(火)にお届けします(お届け先によって、最短到着日に数日追加される場合があります)。

¥10,000以上のご注文で国内送料が無料になります。

別途送料がかかります。送料を確認する

室内 引き込み すきまケーブル 全長50cm 18ターン巻きコモンモード・フィルタ付き 小型高性能 耐入力1KW PEP の出品です

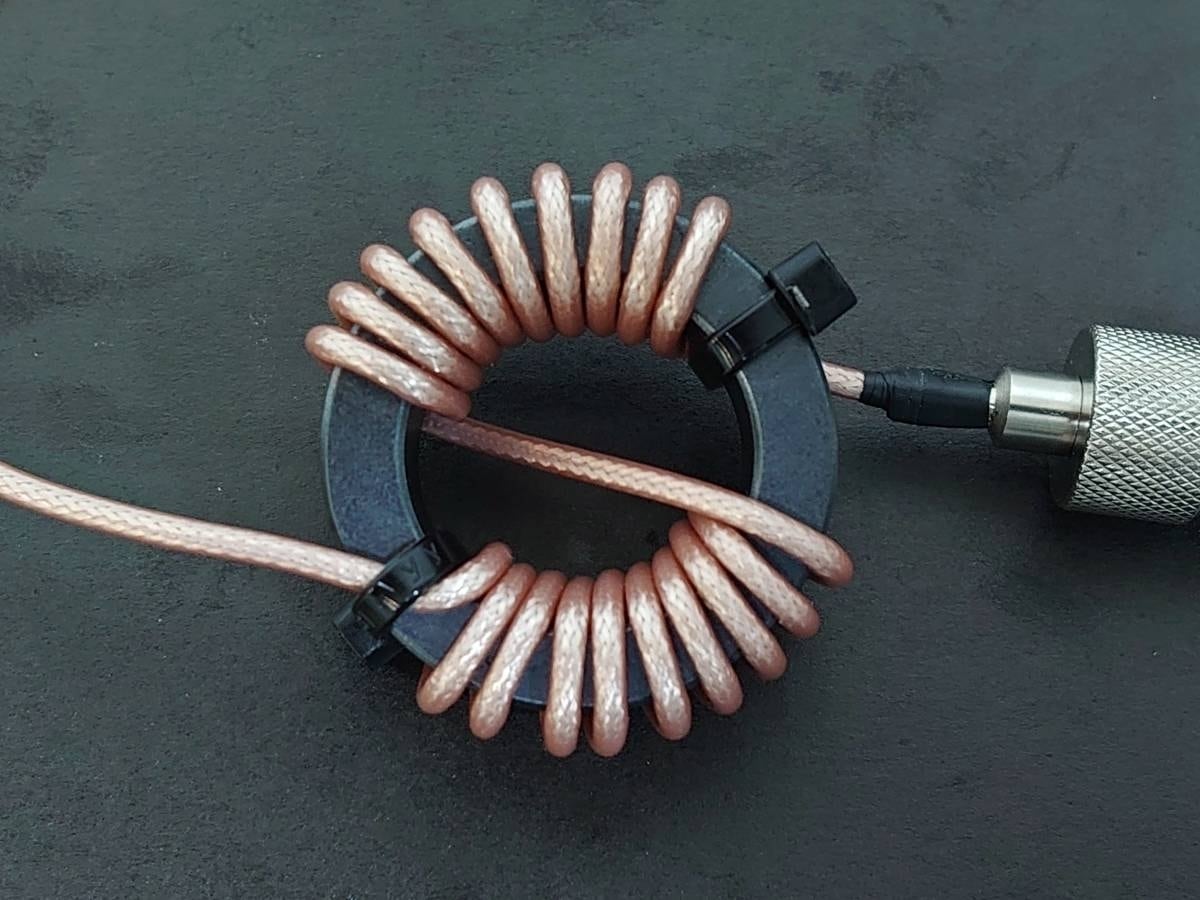

この商品には直径40mmのフェライト・コアー E04RJ402715 と直径2.5mmで耐熱200℃のテフロン製の同軸ケーブルを18ターン巻いた、小型高性能、高耐圧のコモンモード・フィルタが付属しています。対応周波数は1.8Mhz~50Mhz帯。7Mhz~21Mhzでは40dBを越える抑止効果があり、その他のバンドでも30dB以上の抑止効果があります。コモンモードの抑止効果は、3.5Mhz~24Mhz帯の減衰率では全てのバンドで第一電波工業のCMF2000を超える性能を示します。1.8Mhzと28Mhzではほぼ同等、50Mhz帯におきましては、12dBほど下回ります。特性は写真をご覧下さい。耐入力につきましては、7Mhzにて1KWの連続キャリアーでは若干温かくなりますが、SSBのPEP 1KWの運用では、放熱が良好なため全く問題ありません。もし、手で触っていられないような発熱が認められた場合には返品を受け付けますのでご連絡ください。

パッチンコア数個の処置では十分なコモンモード電流の排除は出来ません。パッチンコア TDKのZCAT2035-0930Aを5D-2Vに20個及び30個取り付けてコモンモード抑止効果の測定を行いました。結果は、以下の通りです。

【20個の場合】
3.5Mhz -15dB
7Mz -19dB
21Mhz -22dB

【30個の場合】
3.5Mhz -17dB
7Mz -21dB
21Mhz -24dB

コモンモードを十分に抑え込むには少なくとも-30bB以上の減衰量は欲しいところです。減衰量を-30dBにするためには減衰量は対数なので計算すると、パッチンコアは7Mhzで238個、3.5Mhzで600個必要になります。

同軸ケーブル固定のため透明の接着剤を使用しております。密閉されておりませんので、放熱性を損うことなく製品の安定性を向上しております。コネクターは両端共にM型のメスになっております。パソコン等へのインターフェアやトランシーバーへの回り込みでお困りの方は是非ご利用ください。

全ての商品は出荷前に十分なテストを行っております。本商品は7MhzのCWで500W、SSBで1KWでの運用には問題有りませんが、高い周波数帯では同軸ケーブルの特性のため、次の様な仕様となります。

<< 仕様 >>
周波数:対応周波数 1.8~50Mhz帯
インピーダンス: 50Ω
入出力端子: (丸型)M-J型
同軸ケーブルの損失: 0.27dB(10Mhz)
耐入力:
1.8~21Mhz帯 1KW SSB, 500W CW
24~28Mhz帯 800W SSB, 400W CW
  50Mhz帯 600W SSB, 300W CW

RTTY, FM等の連続送信の場合の耐入力はCWの50%となります。

もし、複数のアンテナのために、複数の同軸ケーブルをご利用の場合は、全ての同軸ケーブルにコモンモードフィルターを導入されることをお薦めします。トランシーバーにより7Mhz帯で送信中に、コモンモードフィルター未使用の430Mhz帯用同軸ケーブルを通じてトランシーバーのヘッドホンに回り込む事例がありました。その他、各種制御用ケーブルを通しての回り込みも考えられますのでご留意下さい。

この商品には芯線がむき出しになっているところが一切ありません。芯線がむき出しでは、折角の同軸関係を崩し、高周波は芯線とシールドに分離されて、芯線からの不要輻射はもとより、シールド側でも高周波回帰ルートにRやX成分が介在し、効果的なアースが期待できず不用輻射を招くことになります。このため、雑音の混入、SWRの悪化、等の問題が生じます。ご注意下さい。

ケーブルをサッシの窓に通す場合は、なるべく開閉の少ない方にお取り付けください。製品のテフロン・ケーブルは直径2.5mmと細いのであまり張力の掛からないようにしてご利用ください。

【商品の機能】
同軸ケーブルに乗ってくる信号には2種類の信号が有ります。一つがコモンモードで、もう一つがディファレンシャルモードの信号です。これらの信号には以下の特性が有ります。

コモンモード
この信号は同軸ケーブルの芯線と編み線を同相で進むもので、つまり、同軸ケーブル(芯線+編み線)と大地間に発生する高周波で、雑音や不要輻射信号が持つ特性です。

ディファレンシャルモード
これは、通常の受信及び送信信号で同軸ケーブルの芯線と編み線を異相で進みます。

この商品は、フィルターの特性で同相の信号に対しては、強力に通過を阻害し、異相で通過する信号に対しては 、同軸ケーブルの通過損失のみで、フィルターとしては通過を阻害致しません。この事により雑音やインターフェアを低減することが出来ます。
